Первичная настройка D-Link DPH150S

Инструкция по настройке D-Link DPH-150S через веб-интерфейс

Внимание! В качестве примера на всех скриншотах указан SIP-адрес (имя пользователя и домен) вида name@test.mangosip.ru. Вместо него везде необходимо указать ваш SIP-адрес из личного кабинета.

Как создать SIP-аккаунт?

Как узнать логин и пароль от SIP-учётной записи?

Физическое подключение

Подключаем устройство к компьютеру, сети Интернет и к сети питания.

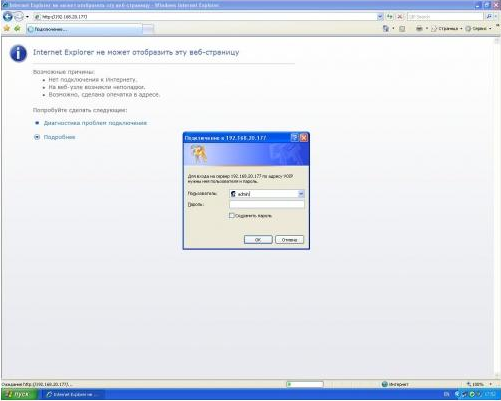

После того как телефон подключился (все лампочки на корпусе погасли), нажимаем кнопку Menu на корпусе телефона. Далее клавишей вниз щёлкаем до пункта меню IP Address. Открываем интернет-браузер и в адресной строке указываем IP-адрес телефона.

В строке Пользователь вводим admin.
Строку Пароль оставляем пустой.
Нажимаем OK.

Настройка сети

Данный пункт не является обязательным. По умолчанию телефон получает IP-адрес автоматически (режим DHCP). Вы можете уточнить необходимость ручной настройки (режим Static) у своего системного администратора или провайдера, предоставляющего доступ в Интернет. В большинстве случаев используется автоматический режим.

Пароль и логин к веб-интерфейсу по умолчанию — admin.

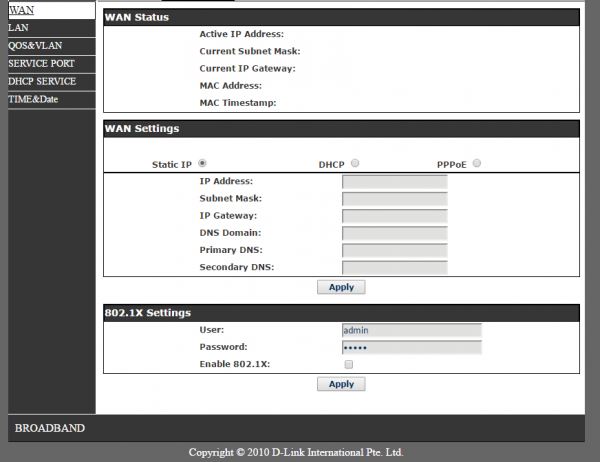

Открываем вкладку NETWORK → WAN → в пункте WAN Settings выбираем Static IP и вводим настройки сети, если это необходимо. Заполняем поля:

IP Address, Subnet Mask
IP Gateway
Primary DNS: 77.88.8.8
Secondary DNS: 8.8.8.8

После внесения изменений устройство попросит перезапустить его. Открываем вкладку MAINTENANCE → Reboot (если IP-адрес устройства был изменён, то после перезагрузки в строке браузера нужно ввести новый адрес устройства).

Настройка SIP

Внимание! В качестве примера на всех скриншотах указан SIP ID (имя пользователя и домен) вида name@domain.mangosip.ru. Вместо него везде необходимо указать ваш SIP ID из личного кабинета.

Где найти логин и пароль в личном кабинете

Шаг 1. Войдите в личный кабинет.

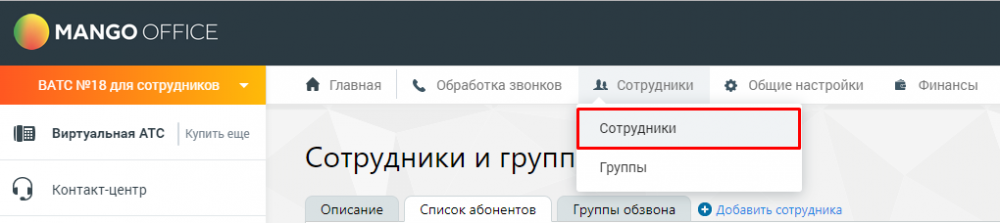

Шаг 2. В личном кабинете откройте вкладку "Сотрудники".

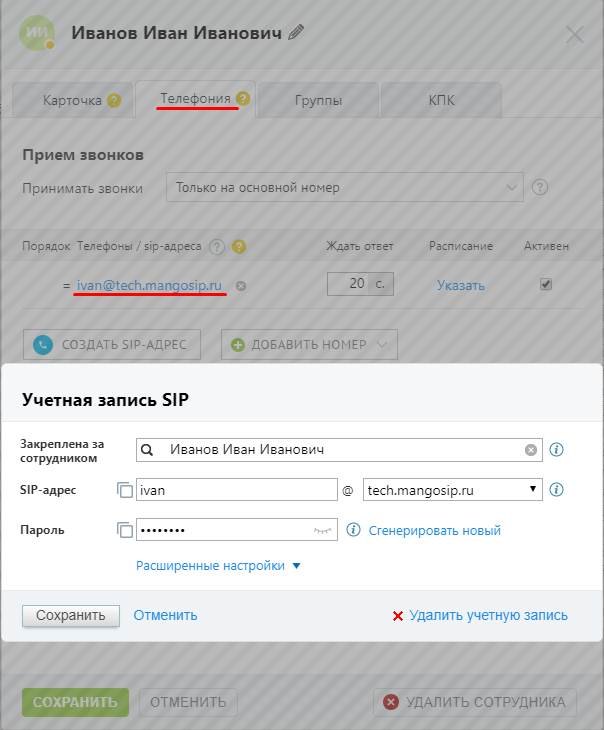

Шаг 3. Выберите сотрудника, в карточке сотрудника откройте вкладку "Телефония", далее настройки учётной записи SIP.

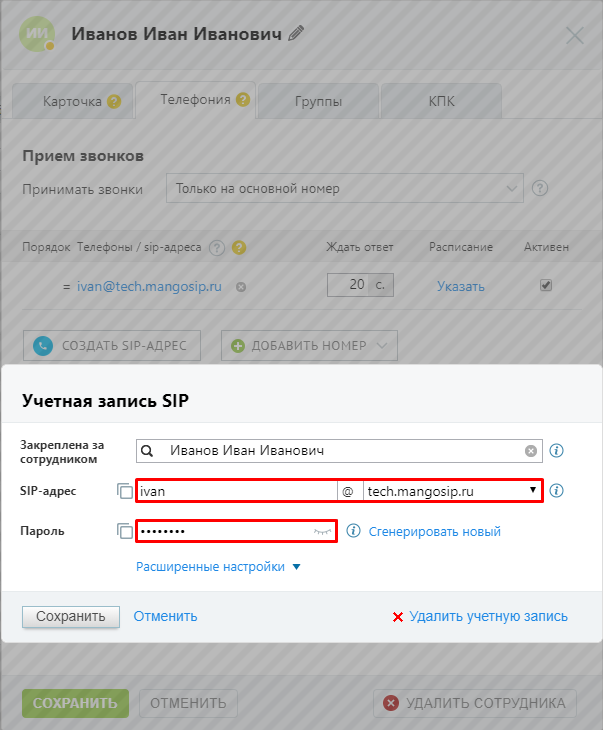

Шаг 4. Скопируйте SIP-адрес и пароль.

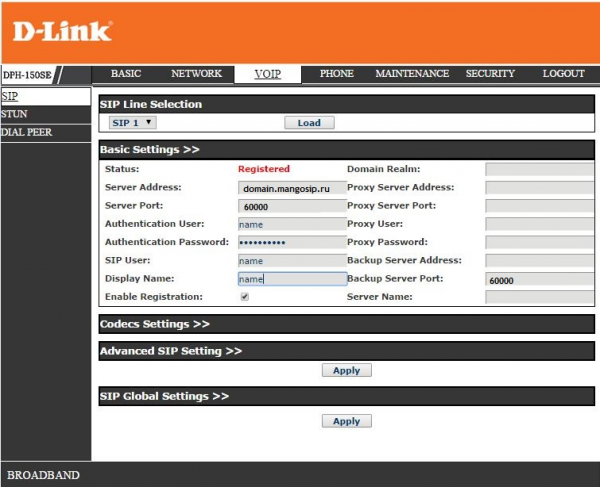

Заходим во вкладку VOIP → SIP.

Заполняем необходимые поля в Basic Setting:

"Server Address": domain.mangosip.ru
"Server Port": 60000
"Account Name": вводим значение вашего SIP ID до знака @, например, если ваш SIP ID name@mangosip.ru, вводим name
"Phone Number": аналогично значению поля Account Name — SIP ID до знака @, в данном случае name
"Authentication Password": вводим пароль учётной записи SIP
Ставим галочку в поле Enable Register

Ниже открываем Codecs Settings.

В колонке Enabled Codecs оставляем G.729AB и G.711A путём нажатия на строки и стрелки.

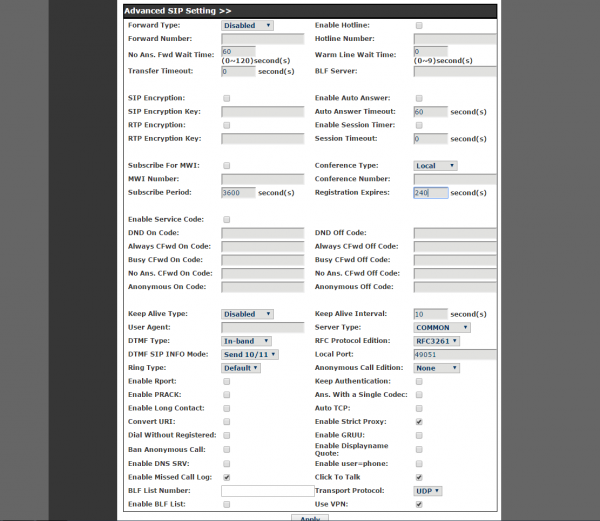

Ниже открываем Advanced SIP Setting. Меняем следующие поля, остальные не трогаем:

"Registration Expires": 240
"Keep Alive Type": Disabled
"Local SIP Port": сюда вписывается цифровое значение локального SIP-порта в диапазоне 1024–49151, число должно быть нечётным. Это значение выбирается либо произвольно, либо задаётся вашим системным администратором. Рекомендуемое значение локального SIP-порта: 49051

ВАЖНО! При наличии нескольких телефонных аппаратов в одной подсети необходимо, чтобы значения локального SIP-порта были уникальными на каждом телефоне. На каждом следующем телефоне/линии это значение необходимо увеличивать на 2.

"DTMF Type": выставляем значение DTMF_RFC2833
"DTMF Payload Type": 96 во вкладке PHONE
